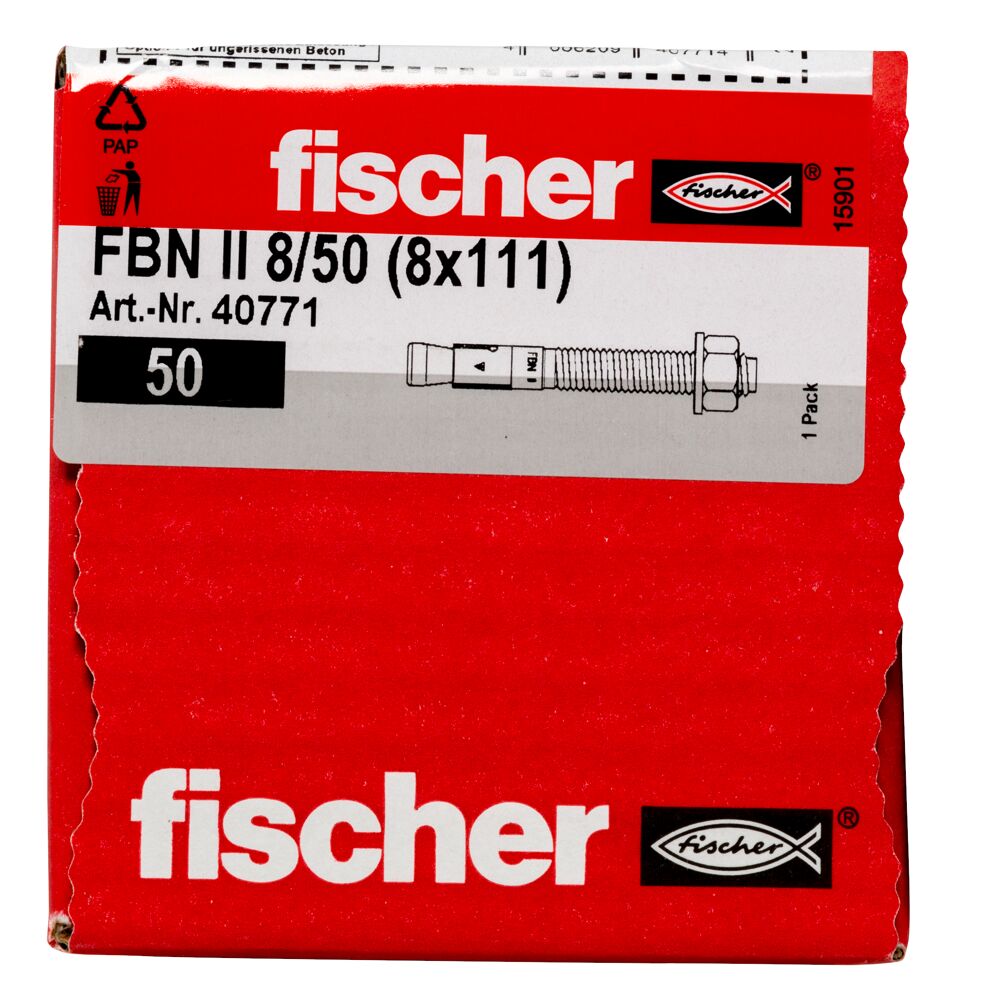

fischer Bolzenanker FBN II 8/50 50Stk

fischer Bolzenanker FBN II 8/50 50Stk

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen.



 Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.

VORTEILE

• Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton.
  • Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
  • Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
  • Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
  • Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
  • Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Lastentabelle


Verkaufsunterlagen


ETA – Europäische Technische Bewertung


DOP – Declaration of Performance

Anwendung und Zulassung

Anwendungen

• Stahlkonstruktionen
• Geländer
• Konsolen
• Leitern
• Maschinen
• Tore
• Fassaden

Baustoffe

• Zugelassen für:
  • Beton C20/25 bis C50/60, ungerissen

  Auch geeignet für:

  • Beton C12/15
  • Naturstein mit dichtem Gefüge

Zulassungen

• ETA-07/0211
• DoP No. 0192

Montageanleitung

• Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
• Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
• Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
• Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.

Technische Daten

ETA-Zulassung
Bohrernenndurchmesser (d0) 8 mm
Min. Bohrlochtiefe bei Durchsteckmontage (h2) 106 mm
Ankerlänge (l) 110 mm
Max. Nutzlänge hef,stand./hef,min. (tfix) 50 / 60 mm
Gewinde (ø x Länge) M8 x 79 mm
Schlüsselweite 13 mm
Verpackungsvariante Faltschachtel
Menge 50 Stück
GTIN (EAN-Code) 4006209407714
